利用激光电筒进行数据传送的试验(编码数据发送)
出处：kaiserljx 发布于：2008-05-02 00:00:00 | 2273 次阅读

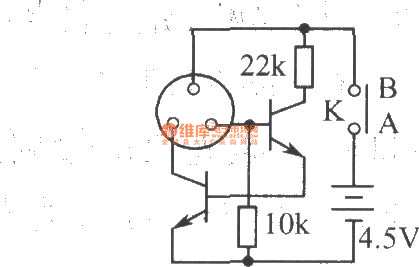

激光电筒原理图：

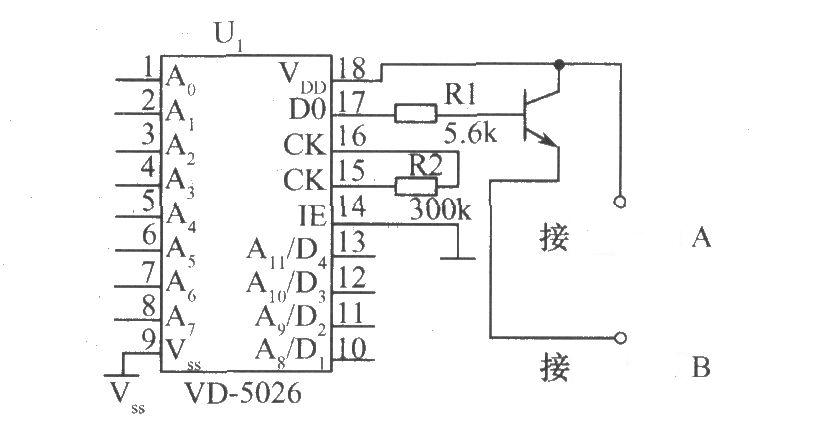

利用激光电筒进行数据传送的试验(编码数据发送)电路：
该电路由VD5026和激光电筒构成，其中A1～A11为地址线，其逻辑状态可以为1、0或悬空，不同的地址线组合可以在输出端D0得到不同的脉冲串，去调制激光电筒的发射，即通过激光可传送上万组不同的编码数据。

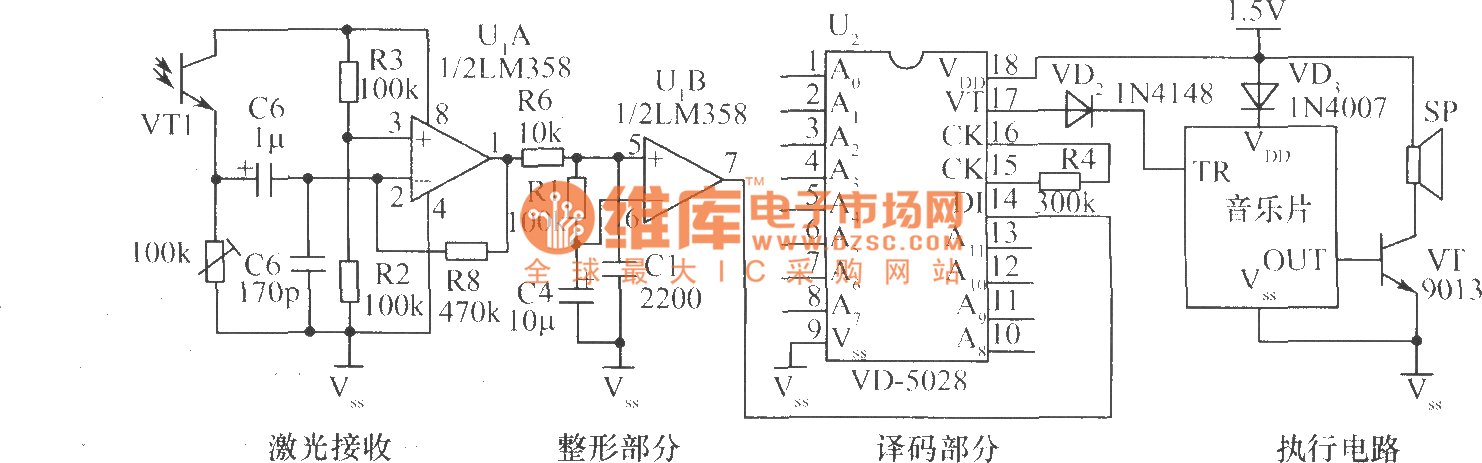

编码接收电路：
该接收由、运放LM358组成的放大、整形电路组成，将接收到的信号送入VD5028的输入端DI进行译码(VD5028的A1～A11与VD5026的状态须一致)，译码正确时，在VT端输出低电平，去触发后面的控制执行电路发出声响。
