激光棒制成的探测报警装置电路
出处：12864 发布于：2008-05-02 00:00:00 | 1826 次阅读

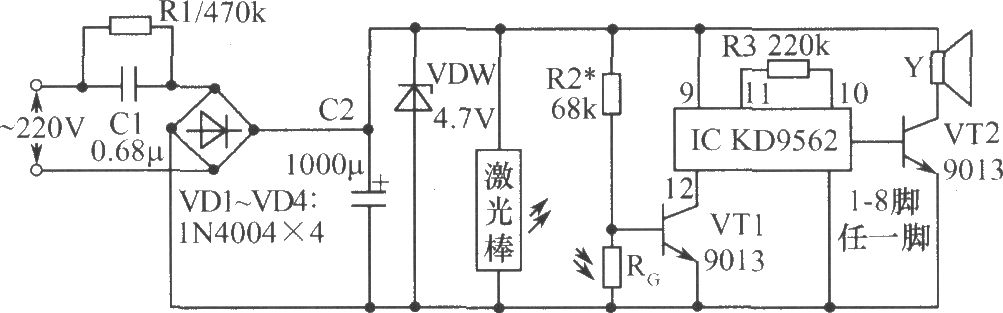

如图所示为激光棒制成的探测报警装置电路。模拟声音IC等元件构成接收电路，平时激光棒发射出的激光正好照射在RG上，RG呈低阻状态，VT1因基极低电位而截止，IC不工作，Y不发声。一旦有人或物体进入警戒区域遮断光路，RG由于受不到光照而阻值变大，VT1因基极电位升高而饱和导通，IC得电工作，输出的音频信号经三极管VT2放大后推动扬声器发出报警声。由于电路处于小电流长时间工作状态，因此采用电容降压供电方式，市电经电容C1降压、VD1～VD4、C2滤波、VDW稳压后获得约4.7V电压，供电整个装置。
