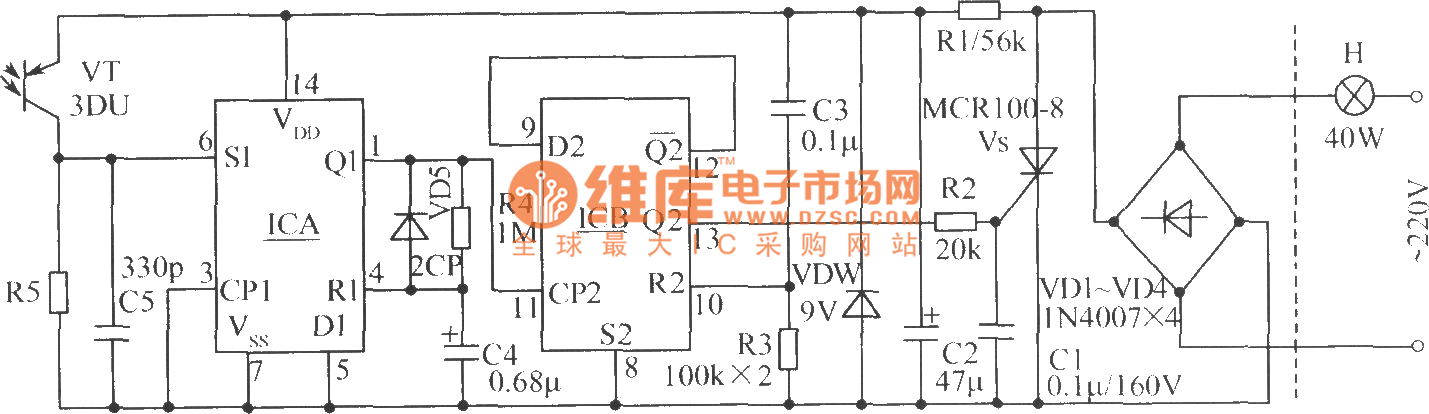

如图所示为激光遥控电灯电路。虚线左侧为遥控电灯电路，220V交流电源由VD1～VD4作桥式整流，R1降压，C2滤波，VDW稳压得到9V直流电供给控制电路工作电压。 ICA、ICB为双主一从D型触发器CD4013，ICA、ICB分别为其中的一个D型触发器，每个D型触发器都有独立的数据输入端D、置位端S、复位端R、时钟输入端CP以及输出端Q和Q。C3、R3的作用是刚接通电源时，在ICB的R2端产生一瞬间高电平，使ICB复位，Q2为低电平，单向VS截止，灯泡H熄灭。ICA与外围元件组成单稳触发电路，ICB与外围元件组成双稳态触发电路。要开灯时，用玩具激光枪照射一下光敏VT，VT的阻值变小，使ICA的置位端S1得一高电平脉冲，Q1变为高电平，此高电平加至ICB的CP2端，ICB触发翻转，Q2输出高电平，VS控制极得到触发电压而导通，灯泡H点亮。R4、CA的作用是在Q1输出高电平时，约经0.5s后，ICA复位，Q1又变为低电平，以便为下工作做准备。如果要关灯，只需用玩具激光枪再照射一下VT即可，此时Q1又输出一高电平，IC1B又翻转，Q2变为低电平，VS截止，灯泡H熄灭。
