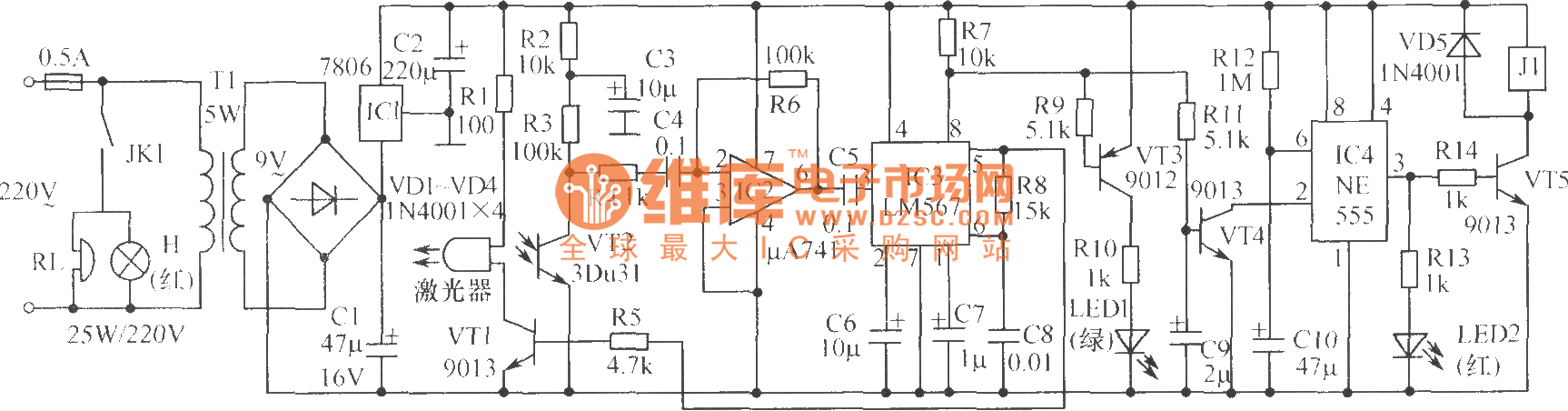

如图所示为大范围激光防盗报警器电路。电路的是以IC3(LM567)及其外围阻容元件构成的锁相环电路。当其输入端3脚输入的信号与本身振荡信号的相位(频率)相一致时，其逻辑输出端8脚输出保持为低电平；当输入端输入的信号与其振荡信号相位不同时，其8脚输出为高电平。电路中采用了免调整的同频工作方式，利用锁相环电路本身的振荡信号(锁相环电路的工作频率由外围的R8、C8的参数来决定)同时作为激光器的调制信号，使收发电路工作于同一振荡频率上，工作方式更加简便可靠。当电路工作时，锁相环电路IC3的5脚输出的振荡信号，经R5输送到VT1放大后，推动激光器发出载有调制信号激光束。激光束在传播途径中经多次反射后，照射到接收部分的光电管VT2上并转变为交变电信号，该信号经R4、C4耦合到运放IC2的2脚上，通过IC2放大后输送到锁相环电路IC3的3脚。由于此信号的相位与锁相环电路的振荡信号完全一致，故经内部比较鉴别后，逻辑输出端8脚输出低电平，TV4截止，TV3导通，绿色LED1点亮；而当有人侵入警戒区域时，激光器发射的激光束被遮挡，传播路径被中断，光电管TV2瞬间内不能接收到信号，此时锁相环电路的输入端没有信号输入，逻辑输出端8脚跃变为高电平，TV3截止，TV4导通，IC4的2、6脚变为低电平，由IC4等构成的单稳态延时电路翻转，其3脚输出高电平，红色发LED2点亮；同时，VT5导通，J1吸合，接通告警电路——电铃RL及红色灯泡H发出声光报警信号，报警时间的长短由单稳电路的暂态时间来决定，按图中所注参数来计算，大约为50s。
