利用

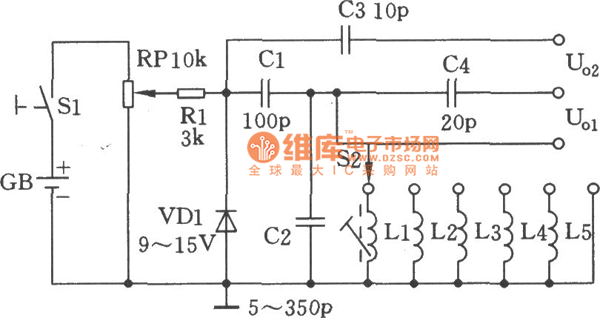

稳压管的齐纳击穿特性，可以得到频率达数百兆赫的高频信号，其电路如图所示。从输出端V01取出的信号是单一频率信号，可以用来调准调谐回路中的谐振频率。从输出V02取出的信号是广谱高频信号，可以进行超外差式收音机中输入谐振电路和本振调谐电路之间的统调。发生器的频率范围为l00kHz～27MHz，共分五个频段100kHz～300kHz～lMHz～3MHz～9MHz～27MHz。信号发生器的输出电压约为9mV。
线圈Ll～L5绕制在具有微调磁芯的骨架上，Ll～L3用
Φ0．1mm的漆包线，L4、L5用
Φ0．2mm的漆包线。Ll～L5的匝数为270+270，260，80，30和10匝。组装完成后用标准信号发生器校准一下，并在
可变电容器C3的旋钮上作出频率刻度。调节
电位器RP使输出高频信号强。电路中采用的稳压管无特别要求，只是电源电压应比稳压值高一些，以保证稳压管工作于特性曲线的拐点上。
