15V／3.5A 52W开关电源电路

出处：zfs 发布于：2007-06-23 00:00:00 | 4257 次阅读

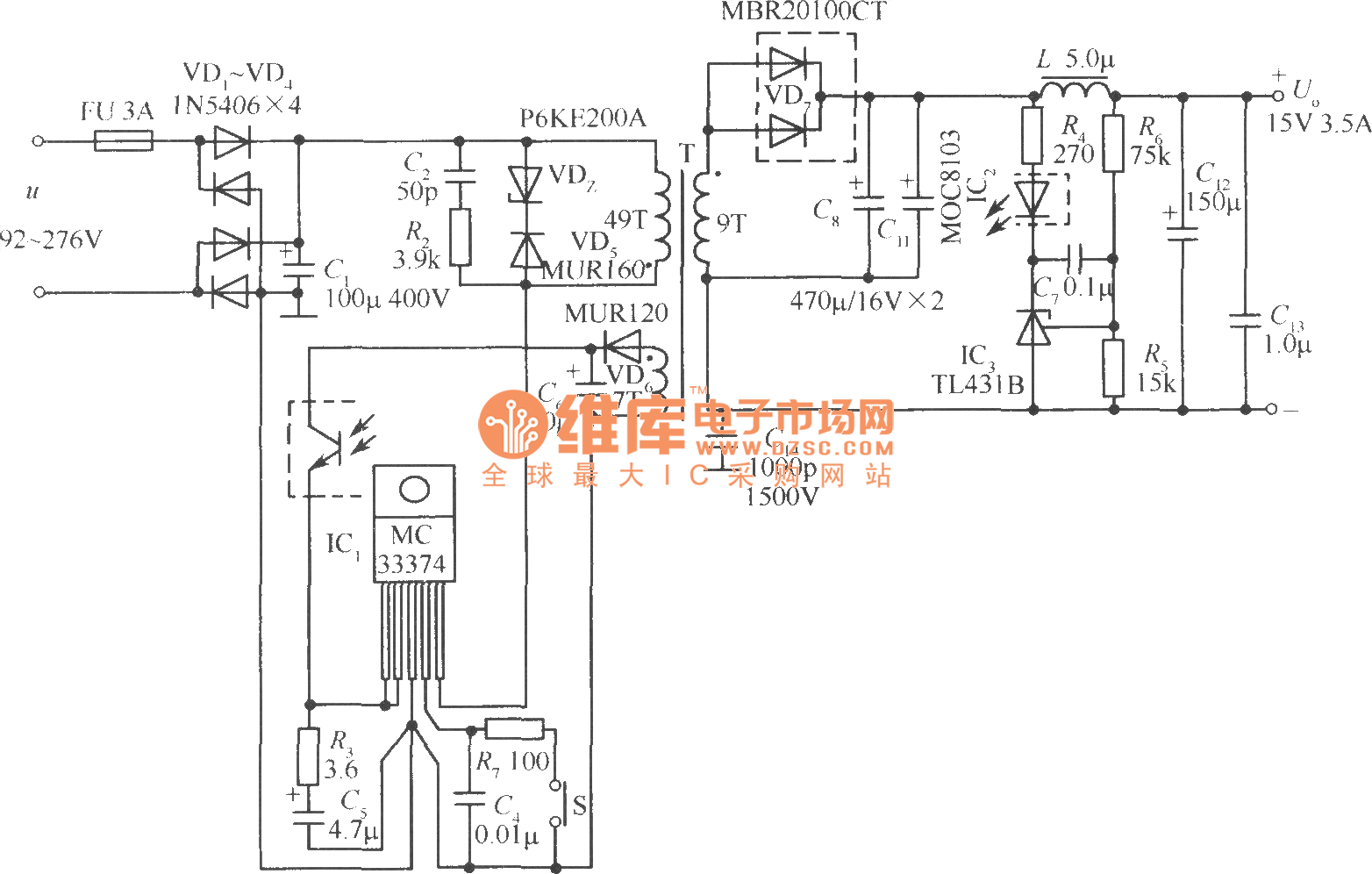

　　由MC33374T／TV构成的15V／3.5A 52W开关电源的电路如图所示。其交流输入电压u的允许变化范围为92～276V。整流桥VD1～VD4采用4只1N5406型3A／600V的硅整流管。初级保护电路由RC吸收电路(R2、C2)和钳位电路(VDz、VD5)构成，能有效地抑制因高频变压器存在漏感而产生的尖峰电压，保护MC33374内部的功率开关管不受损坏。VDz采用P6KE200A型瞬变电压抑制二极管(TVS)，其反向击穿电压UB=200V。VD5选用的是MURl60型超快恢复二极管(SRD)。注意，该图中阻容元器件R1、C3的序号空缺，根据需要亦可将R2、C2的串联电路改成由R1(20kΩ、2W)和C3(0.1μF、400V)并联后再串以超快恢复二极管后，组成R、C、VD型保护电路。

　　C5为Vcc端的旁路电容。S为控制开关稳压电源通、断状态的按键。S上串接R7后，能提高模式转换的可靠性。VD6与C6组成反馈输出端的高频整流滤波器。次级高频整流管采用大电流、低压降的肖特基二极管，型号为MBR20100CT(20A／100V)。此管属于共阴，两个负极(阴极)在内部短接，使用时需将两个正极(阳极)在外部连通，进行并联。由C8、 C11、L、C12和C13组成输出滤波电路。鉴于L的电感量很小，仅为5.0μH，而大容量滤波电容C8、Cl1上存在的等效电感Lo，会直接影响到实际电感量从L变成L+Lo，因此需将馈线圈N3用声φ0.55mm漆包线绕7匝，并应绕在骨架的中间位置，以减小漏感；然后也绕两层。铁氧体型号为E25。为防止发生磁饱和现象，在两个E形磁心之间应留出0.43mm的空气隙。

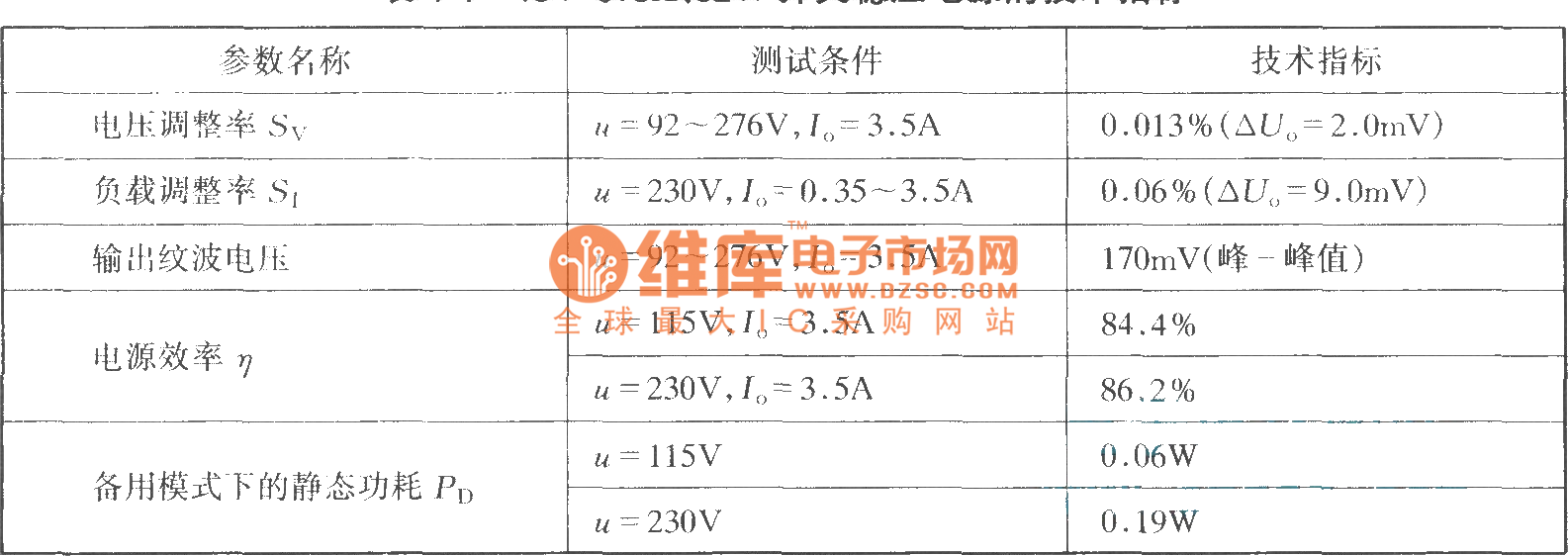

　　该电源的主要技术指标见下表
